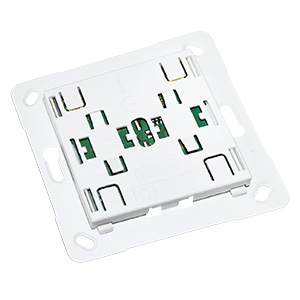

RTS23 Wandtaster Format 55
Der Wandtaster RTS23 aus der Format 55-Reihe ist ein batteriebetriebener Easywave-Sender.
Durch Kombination mit verschiedenen Wippen, definiert sich die Funktion des Wandtasters.
Der Funk-Tastschalter kann in Abdeckrahmen mit einem Ausschnittsmaß von 55x55 mm verschiedener Hersteller (siehe Kompatibilitätsliste) integriert werden.
Das Sendemodul wird mit den gewünschten Wippen kombiniert, einfach in den Rahmen geklickt und ist sofort funktionsfähig. Die Montage auf der Wand erfolgt wahlweise mit Klebepads oder Schrauben.
Sein Einsatzgebiet findet der RTS23 in der Regel als Lichtschalter, zum EIN- und AUS-Schalten von Lampen mit der 2-Tast-Bedienung sowie zum Schalten von Rollläden.
Der Funk-Tastschalter kann in Abdeckrahmen mit einem Ausschnittsmaß von 55x55 mm verschiedener Hersteller (siehe Kompatibilitätsliste) integriert werden.
Das Sendemodul wird mit den gewünschten Wippen kombiniert, einfach in den Rahmen geklickt und ist sofort funktionsfähig. Die Montage auf der Wand erfolgt wahlweise mit Klebepads oder Schrauben.
Sein Einsatzgebiet findet der RTS23 in der Regel als Lichtschalter, zum EIN- und AUS-Schalten von Lampen mit der 2-Tast-Bedienung sowie zum Schalten von Rollläden.
Technische Daten
Codierung | Werkscodierung mit Easywave-Telegramm |
Frequenz | 868,30 MHz |
Kanäle | 1, 2 oder 4 |
Reichweite | typisch 150 m bei guten Freifeldbedingungen |
Spannungsversorgung | 1x 3V-Batterie, CR2032 |
Bedienung | Sender sendet solange Taste gedrückt wird (max. 36 Sekunden) |
Betriebstemperatur | -20 °C bis +60 °C |
Abmessungen | Wippen: 27 x 55 x 9 mm Montageplatte: 71 x 71 x 1,5 mm |
Gewicht | 34 g (inklusive Batterie) |
Farben | weiß ähnlich RAL 9003 anthrazit ähnlich RAL 7016 alu lackiert ähnlich RAL 9006 |
Wippen
Bitte separat bestellen!
![](../_pics/_acc/rts23_acc01-02_m.jpg)
2x EIN/AUS | 4x IMPULS
RTS23-ACC-01-xxP2
RTS23-ACC-01-xxP2
![](../_pics/_acc/rts23_acc02-02_m.jpg)
2x AUF/ZU
RTS23-ACC-02-xxP2
RTS23-ACC-02-xxP2
![](../_pics/_acc/rts23_acc03-02_m.jpg)
1x AUF/STOPP/ZU
RTS23-ACC-03-xxP2
RTS23-ACC-03-xxP2
Lieferumfang
- Sendemodul inklusive Batterie
- Montageplatte
- Klebepad
- Bedienungsanleitung
Zubehör (optional)
RTS22-ACC-01-01P | Montageplatte, weiß |
RTS22-ACC-05 | Abdeckrahmen einfach, Format 55, weiß |
![](../_pics/_acc/rts22_acc01_s.jpg)
RTS22-ACC-01-01P
![](../_pics/_acc/rts22_acc05_s.jpg)
RTS22-ACC-05
Ausführungen
Produktnummer | Beschreibung |
---|---|
RTS23E5004A11-02K | Wandtaster für Doppelwippen, Easywave, Format 55 / Format B6 |
+ RTS23-ACC-01-02P2 | Doppelwippen, 2x EIN/AUS, Format 55, für RTS23, weiß |
+ RTS23-ACC-01-24P2 | Doppelwippen, 2x EIN/AUS, Format 55, für RTS23, anthrazit |
+ RTS23-ACC-01-25P2 | Doppelwippen, 2x EIN/AUS, Format 55, für RTS23, alu-lackiert |
+ RTS23-ACC-02-02P2 | Doppelwippen, 2x AUF/ZU Format 55, für RTS23, weiß |
+ RTS23-ACC-02-24P2 | Doppelwippen, 2x AUF/ZU, Format 55, für RTS23, anthrazit |
+ RTS23-ACC-02-25P2 | Doppelwippen, 2x AUF/ZU, Format 55, für RTS23, alu-lackiert |
+ RTS23-ACC-03-02P2 | Doppelwippen, 1x AUF/STOPP/ZU, Format 55, für RTS23, weiß |
+ RTS23-ACC-03-24P2 | Doppelwippen, 1x AUF/STOPP/ZU, Format 55, für RTS23, anthrazit |
+ RTS23-ACC-03-25P2 | Doppelwippen, 1x AUF/STOPP/ZU, Format 55, für RTS23, alu-lackiert |
Kompatibilität
Der Wandtaster RTS23 ist mit verschiedenen Designs von Abdeckrahmen mit dem
Ausschnittsmaß 55 x 55 mm, wie in folgender Tabelle aufgeführt, kompatibel.Hersteller | Produkte (Markenartikel) | Beispielbild |
---|---|---|
BERKER | B1 B3 B7 Glas S1 | ![]() |
GIRA | E2 A3 Event Esprit Standard55 ClassiX | ![]() |
JUNG | A500 A550 AS500 A Creation Aplus | ![]() |
MERTEN | 1-M Atelier-M M-Smart M-Pure M-Pure Decor M-Plan M-Creativ | ![]() |
ELSO | JOY RIVA mit Kombirahmen 55 SCALA mit Kombirahmen 55 FASHION mit Kombirahmen 55 |
und Warenzeichen der jeweiligen Unternehmen/Rechteinhaber.
