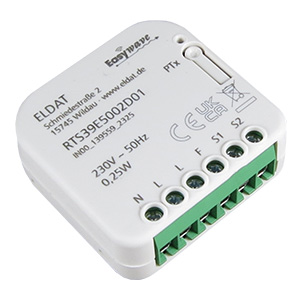

RTS39 Unterputz-Sender
An den stationären Sender RTS39 können bis zu zwei Taster oder zwei Schalter mit 230 V angeschlossen werden.
Damit kann jeder handelsübliche 230V-Taster oder 230V-Schalter ohne aufwendige Umverdrahtung auch per Funk Easywave-Funkempfänger schalten.
Die flache Bauweise erleichtert die Installation in Unterputzdosen, hinter Schaltern oder hinter Tastern.
Damit kann jeder handelsübliche 230V-Taster oder 230V-Schalter ohne aufwendige Umverdrahtung auch per Funk Easywave-Funkempfänger schalten.
Die flache Bauweise erleichtert die Installation in Unterputzdosen, hinter Schaltern oder hinter Tastern.
Technische Daten
Codierung | Werkscodierung mit Easywave-Telegramm |
Frequenz | 868,30 MHz |
Kanäle | 2 |
Reichweite | typisch 150 m bei guten Freifeldbedingungen |
Spannungsversorgung | 230 V AC, 50 Hz |
Leistungsaufnahme | max. 0,43 W 0,1W Standby |
Bedienung | durch angeschlossenen Taster/Schalter |
Betriebstemperatur | -20 °C bis +60 °C |
Abmessungen | 43 x 42 x 17,5 mm |
Gewicht | 32,0 g |
Lieferumfang
- Unterputz-Sender
- Einlege-Brücke
- Bedienungsanleitung
Ausführungen
Produktnummer | Beschreibung |
---|---|
RTS39E5002D01-K | Unterputz-Sender, Easywave, 2x EIN/AUS / 2x IMPULS, 230V |
Anschlussplan
![](../_pics/sender/rts39eD01_z_schalter.jpg)
![](../_pics/sender/rts39eD01_z_taster.jpg)
![](../_pics/sender/rts39eD01_z_motor.jpg)
Anschluss Schalter
Anschluss Taster
Anschluss Taster Motor
S1, S2: EIN/AUS
S1, S2: EIN/AUS
S1: AUF, S2: ZU
