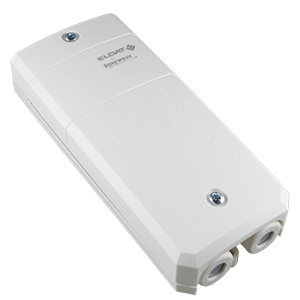

RTS43 Aufputz-Sender
Mit dem Aufputz-Sender RTS43 können Schaltaufgaben vorhandener Schalter oder Taster, mit einer Funkschnittstelle erweitert werden.
Es können bis zu zwei Taster oder Schalter angeschlossen werden.
Der Sender prüft, ob an einem Schalter oder Taster Spannung durchgeschaltet wurde und sendet den entsprechenden Easywave-Code A oder B an einen Easywave-Funkempfänger, der dann einen angeschlossenen Verbraucher schaltet.
Der RTS43 zeichnet sich durch seine hohe Sendeleistung aus. Er erreicht damit Reichweiten von bis zu 300 m im Freifeld.
Der Sender prüft, ob an einem Schalter oder Taster Spannung durchgeschaltet wurde und sendet den entsprechenden Easywave-Code A oder B an einen Easywave-Funkempfänger, der dann einen angeschlossenen Verbraucher schaltet.
Der RTS43 zeichnet sich durch seine hohe Sendeleistung aus. Er erreicht damit Reichweiten von bis zu 300 m im Freifeld.
Technische Daten
Codierung | Werkscodierung mit Easywave-Telegramm |
Frequenz | 868,30 MHz |
Sendeleistung | 22,9 mW |
Kanäle | 2 |
Reichweite | typisch 300 m bei guten Freifeldbedingungen |
Spannungsversorgung | RTS43E5002A01: 230 V AC, 50 Hz RTS43E5002A02: 12-24 V AC/DC |
Leistungsaufnahme | 2,5 W |
Bedienung | durch angeschlossenen Taster/Schalter |
Funktion | abhängig vom Empfänger (siehe Ausführungen) |
Schutzart | IP65 |
Betriebstemperatur | -20 °C bis +60 °C |
Abmessungen | 162 x 70 x 38 mm (ohne Kabel) |
Gewicht | 200 g |
Lieferumfang
- Aufputz-Sender
- Befestigungsset
- Bedienungsanleitung
Zubehör (optional)
ACC-CON-05-21P | Jumper, 13mm, RM 2,54mm, schwarz |
Ausführungen
Produktnummer | Beschreibung |
---|---|
RTS43E5002A01-01K | Aufputz-Sender, Easywave, 2x EIN/AUS / 2x IMPULS, 230V, hohe Reichweite, weiß |
RTS43E5002A02-01K | Aufputz-Sender, Easywave, 2x EIN/AUS / 2x IMPULS, 12-24V, hohe Reichweite, weiß |
Anschlussplan
![](../_pics/sender/rts43e_230V_w2.jpg)
![](../_pics/sender/rts43e_24V_w1.jpg)
