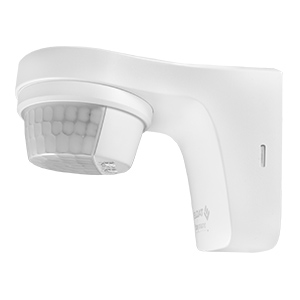

Der SM01 ist ein Funk- und kabelgebundener Bewegungsmelder zur automatischen Beleuchtungssteuerung in Abhängigkeit von Bewegung und Helligkeit. Er ist für die Wandmontage im Außenbereich geeignet.

Wird eine Bewegung detektiert, während die gemessene Helligkeit unter dem eingestellten Schwellwert liegt, schaltet der potentialbehaftete 230V-Relais-Ausgang des Bewegungsmelders für die eingestellte Zeit EIN.

Zusätzlich wird ein Funk-Telegramm (Easywave-Code A) gesendet, welches in Easywave-Empfänger eingelernt werden kann. Nach Ablauf der eingestellten Zeit schaltet der Relais-Ausgang des Bewegungsmelders AUS und es wird der Easywave-Code B gesendet.

SM01E5001A01-01K
Technische Daten
Codierung Werkscodierung mit Easywave-Telegramm
Frequenz 868,30 MHz
Kanäle 1
Reichweite (Funk) typisch 150 m bei guten Freifeldbedingungen
Spannungsversorgung 230 V AC, 50 Hz
Leistungsaufnahme 0,8 W Stand by
Erfassungswinkel 180°
Erfassungsbereich quer max. 12 m, frontal max. 5 m
Helligkeitsbereich 5 bis 1000 Lux
Einschaltdauer 1 s bis 20 min
Funktion Erfassung von Bewegung / Weiterleitung per Funk
Schalten EIN/AUS (2-Tast-Bedienung)
Ausgänge 1 potentialbehafteter Relaiskontakt (Schließer)
Max. Kontaktbelastung LED-Lampen <2W = 25W; 2-8W = 90W; >8W = 100W;
Glüh-/Halogenlampen 2.300 W
Niedervolt Halogenlampen 2.300 W
Leuchtstofflampen VVG 400 VA
Leuchtstofflampen EVG 600 VA
Kompaktleuchtstofflampen EVG 600 VA
Schutzart IP55
Betriebstemperatur -25 °C bis +45 °C
Abmessungen 127 x 85 x 100 mm
Gewicht 220 g
Farbe weiß ähnlich RAL 9003
Lieferumfang
  • Bewegungsmelder
  • Befestigungsmaterial
  • Bedienungsanleitung
Ausführungen
Produktnummer Beschreibung
SM01E5001A01-01K Bewegungsmelder Außenbereich, Easywave, 1x EIN/AUS, 230V, 1x Schließer, pot.behaftet, IP55, weiß
Anschlussplan: Erfassungsbereich:
