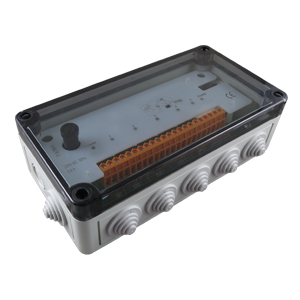

Der RCH01 ist eine Funksteuerung für Fußboden-Heizkreisverteiler.

Die Steuerung hat fünf elektronische Ausgänge zur Temperaturregelung von fünf Regelzonen. Es können maximal 18 thermoelektrische Stellantriebe und eine Umwälzpumpe angeschlossen werden.

In jeden Ausgang kann ein Funk-Temperatursensor ST01 eingelernt werden. Detektiert der Temperatursensor Abweichungen von einer eingestellten Soll-Temperatur, wird ein Sensortelegramm gesendet und der zugehörige Ausgang des RCH01 geschaltet.

Sollte die Funkverbindung zu einem Temperatursensor unterbrochen werden, geht der zugehörige Ausgang nach ca. 10 Stunden in den Notbetrieb und verhindert so das Auskühlen des Raumes.

RCH01E5005-01-29K
Technische Daten
Codierung Easywave
je Ausgang 1 ST01 im Modus I/O einlernbar
Frequenz 868,30 MHz
Kanäle 5
Spannungsversorgung 230 V AC, 50 Hz
Leistungsaufnahme max. 0,5W
Betriebsarten Heizkreissteuerung
Ausgänge 5 elektronische Schaltausgänge
1 Relaisausgang (Pumpe)
Gesamtbelastung max. 20W je Ausgang
Max Kontaktbelastung Stellantriebe:
Transistorsteuerung!
(Nur ohmsche Last zulässig!)
Ausgang 1-4: je max. 4 Stellantriebe
Ausgang 5: max 2 Stellantriebe
max. 20 W Gesamtbelastung je Ausgang!

 Pumpe:
ohmsche Last (cosφ = 1,0): 5,0 A / 1.150 VA
induktive Last (cosφ = 0,8): 4,0 A / 920 VA
Schutzgrad IP55 (im Auslieferungszustand)
Betriebstemperatur 0 °C bis +60 °C
Abmessungen (B/L/H) 180/94/57 mm
Lieferumfang
  • Funksteuerung
  • Befestigungsmaterial
  • Bedienungsanleitung
Zubehör (optional)
ACC-ANT50-03-21P Externe Antenne, 868MHz, 5m Koaxkabel, Klemmenanschluss, Magnetfuß

ACC-ANT50-03-21P
Ausführungen
Produktnummer Beschreibung
RCH01E5005-01-29K Funksteuerung für Heizkreisverteiler, Easywave, 230V, 5x Thermostat + 1x Umwälzpumpe, potentialbehaftet
Anschlussplan
