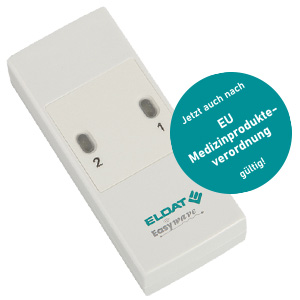

Der Mini-Empfänger RCL07 ist ein Funk-Kleinstempfänger mit zwei potenzialfreien Schaltkontakten zur Realisierung unterschiedlichster Anwendungen.

Der Mini-Empfänger eignet sich für die Umrüstung bestehender Funksysteme oder zur Erweiterung drahtgebundener Schaltanlagen.


RCL07E5002A30
Technische Daten
Codierung Easywave
Bis zu 32 Sender können eingelernt werden.
Frequenz 868,30 MHz
Kanäle 2
Spannungsversorgung 12-24V AC
12-32V DC
Max. Stromaufnahme 10mA / 45mA Last (beide Relais geschaltet)
Betriebsarten TOTMANN (max. 36 Sekunden)
EIN/AUS (2-Tast-Bedienung)
IMPULS (1 Sekunde)
Ausgänge 2 potenzialfreie Relaiskontakte
(1x Wechsler + 1x Schließer) kombiniert
Max. Kontaktbelastung AC
  Schaltspannung:
  Schaltstrom:
  Schaltleistung:		 (Ω)
120V AC
1A
62W
Max. Kontaktbelastung DC
  Schaltspannung:
  Schaltstrom:
  Schaltleistung:
50V DC
1A
30W
Schutzart IP54 (bei montiertem Kabel mit ø 5,30mm)
Betriebstemperatur -20 °C bis +60 °C
Abmessungen (B/L/H) 35/80/20 mm
Farbe weiß ähnlich RAL 9003
Lieferumfang
  • Mini-Empfänger
  • Bedienungsanleitung
Ausführungen
Produktnummer Beschreibung
RCL07E5002A30 Mini-Empfänger, Easywave, 12-24VAC / 12-32VDC, 1x Wechsler + 1x Schließer, potenzialfrei, IP54, weiß
Anschlussplan
