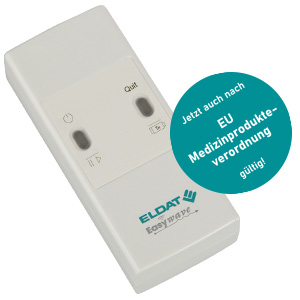

Der Ruf-Empfänger RCL07 signalisiert eingegangene Rufe durch das Schalten eines Relaisausgangs, entsprechend der programmierten Betriebsart.

Bei aktivierter Quittierungsfunktion, können Rufe über eine Taste am Gerät oder komfortabel mit einem separaten Funksender quittiert werden.

Über den zweiten Relaiskontakt werden schwache Batterien von eingelernten Funksendern signalisiert.

Die Ruf-Funktion kann für 15 Minuten oder auch unbegrenzt gesperrt werden, um bspw. Fehlalarme während der täglichen Pflege oder bei Nichtbenutzung zu vermeiden.

Programmiert wird der RCL07 ausschließlich über die innenliegenden Bedientasten, so dass eine versehentliche Umprogrammierung ausgeschlossen ist.

RCL07E5002C30
Technische Daten
Codierung Easywave
Bis zu 32 RUF-, 8 QUITTUNGS-, 8 PFLEGE- und 8 ABSCHALT-Sender können eingelernt werden.
Frequenz 868,30 MHz
Kanäle 2
Spannungsversorgung 12-24 V AC
12-32 V DC
Max. Stromaufnahme 10mA / 45mA Last (beide Relais geschaltet)
Betriebsarten IMPULS (1 Sekunde)
EIN/AUS (2-Tast-Bedienung)
Funktion RUF-Funktion
QUITTUNGS-Funktion
PFLEGE-Funktion
ABSCHALT-Funktion
Batterie-Unterspannungs-Auswertung
Ausgänge 2 potenzialfreie Relaiskontakte (kombiniert)
1x Wechsler: Ruf
1x Schließer: Batterie-Unterspannung
Max. Kontaktbelastung AC
  Schaltspannung:
  Schaltstrom:
  Schaltleistung:		 (Ω)
120V AC
1A
62W
Max. Kontaktbelastung DC
  Schaltspannung:
  Schaltstrom:
  Schaltleistung:
50V DC
1A
30W
Schutzart IP54 (bei montiertem Kabel mit ø 5,30mm)
Betriebstemperatur -20 °C bis +60 °C
Abmessungen (B/L/H) 35/80/20 mm
Farbe weiß ähnlich RAL 9003
Lieferumfang
  • Ruf-Empfänger
  • Bedienungsanleitung
Ausführungen
Produktnummer Beschreibung
RCL07E5002C30 Ruf-Empfänger, Easywave, 12-24VAC / 12-32VDC, potenzialfrei, IP54, BatteryLow, interne Programmierung, weiß
Anschlussplan
